Strona główna>Produkty> Czujnik momentu obrotowego > Dynamiczny czujnik momentu obrotowego

Dynamiczny miernik momentu obrotowego

1. Szczep oporowy staje się elementem wrażliwym.
2. Wyjściowy dodatni i ujemny sygnał momentu obrotowego
3. Oba końce są połączone kluczami, łatwe w instalacji i obsłudze.
4. Prędkość wynosi do 1800 obr./min. Mierzalna prędkość.

Wyślij zapytanie

Opis

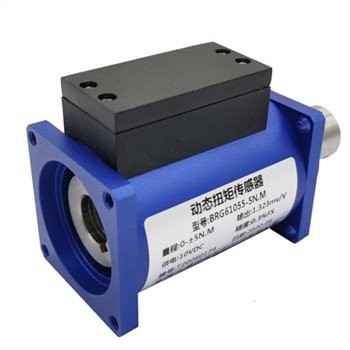

BRG61060 Dynamiczny miernik momentu obrotowego

Dynamiczny miernik momentu obrotowegoWstęp

Dynamiczny miernik momentu obrotowego jest wyposażony w kliny na obu końcach, co ułatwia instalację i użytkowanie, a także jego prędkość do 1800 obr./min, mierzalną prędkość oraz wyjście dodatnich i ujemnych sygnałów momentu obrotowego. Dodatkowo cechuje nas wysoka dokładność detekcji, stabilność, odporność na zakłócenia oraz możliwość użytkowania bez konieczności wielokrotnego zerowania.

Funkcja

1. Dynamiczny miernik momentu obrotowego wykonany jest z wysokiej jakości stali nierdzewnej, ma pełnokolorowy wygląd, jest gładki i zaawansowany;

2. Drut o średnicy zewnętrznej 2 mm, stabilny sygnał, znacznie zwiększona zdolność przeciwzakłóceniowa;

3. Kabel pięciożyłowy, wzmocniony drut ekranowany, stabilny sygnał, siła przeciwzakłóceniowa i zapobiegająca ciągnięciu;

4. Cena jest tania, jakość wysoka, jest to opłacalny produkt i jest głęboko kochany przez klientów

Parametry techniczne

parametr	Indeks techniczny	parametr	Indeks techniczny
zakres	{{0}},2, 0,3, 0,5, 10, 200, 500, 200, 5000 Nm	Częstotliwość odpowiedzi	100μS
Wrażliwość	1,5±10% mV/V	Rezystancja izolacji	Większe lub równe 5000MΩ/100VDC
Zerowe wyjście	±1% F.S.	Napięcie wzbudzenia	10 V prądu stałego (9-15 V prądu stałego)
Nieliniowy	±0.1, 0.3% F.S.	Zakres kompensacji temperatury	-10 ~ 60 stopni
Histereza	Mniejsze lub równe ±0,05% pełnej skali	temperatura pracy	-20 ~ 65 stopni
Powtarzalność	Mniejsze lub równe ±0,05% pełnej skali	Przeciążenie bezpieczeństwa	150% F.S.
Skradać się	Mniejsze lub równe ±0,03% FS/30min	Skrajne przeciążenie	200% F.S.
Dryft wrażliwości temperaturowej	0.03% pełnej skali / 10 stopni	Rozmiar kabla	Ø5.2×3m
Dryf temperatury zerowej	0.03% pełnej skali / 10 stopni	Połączenia elektryczne	czerwony/E+, czarny/E-, zielony/S+, biały/S-
Rezystancja wejściowa	350, 750±10Ω	Materiał	Aluminium, stal nierdzewna lub stal stopowa
Rezystancja wyjściowa	350, 700±5Ω	inna prośba	konfigurowalny

Wymiar (mm)

size 1

size 2

size 3

Sprzęt 1

Maszyna do robienia laserów; maszyna do kompensacji temperatury; kalibracja ciśnienia ; kalibrator ciśnienia mensor; spawarka laserowa ; Maszyna testująca.

Sprzęt 2

kontrola automatycznego obwodu; regulator temperowania; kontrola obwodu; EMC; Próba zmęczenia

Różne typy czujników momentu obrotowego

Dwa rodzaje czujników momentu obrotowego, statyczny czujnik momentu obrotowego i dynamiczny czujnik momentu obrotowego, niestandardowy czujnik momentu obrotowego, z wieloletnim doświadczeniem w branży, czujnik momentu obrotowego charakteryzuje się wysoką precyzją, szybką reakcją, długą żywotnością, łatwą obsługą i bezobsługową. Dostarczamy nie tylko produkty, ale także rozwiązania.

Czujnik momentu obrotowego jest precyzyjnym przyrządem pomiarowym, który mierzy różne momenty obrotowe i prędkości obrotowe. zobacz Środki ostrożności dotyczące stosowania

Dynamiczne czujniki momentu obrotowego można instalować poziomo lub pionowo. Urządzenia zasilające, czujniki i urządzenia obciążające należy instalować na solidnym fundamencie, aby uniknąć nadmiernych wibracji. W przeciwnym razie może wystąpić niestabilność danych, dokładność pomiaru zostanie zmniejszona, a nawet może dojść do uszkodzenia czujnika.

Do połączenia należy używać elastycznych złączy sworzniowych lub sztywnych. Podczas procesu instalacji koncentryczność osi urządzeń zasilających, czujników i urządzeń obciążających powinna być mniejsza niż Φ0,05 mm.

Niezależnie od środowiska, w jakim czujnik momentu obrotowego jest używany, należy zwrócić uwagę na montaż czujnika, aby zapewnić dokładny pomiar i długotrwałe użytkowanie.
